Calculadora de Soldagem

Uma Calculadora de Soldagem ajuda você a determinar rapidamente a resistência e a capacidade de carga de uma junta soldada com base no seu tamanho, tipo e propriedades do material.

Na engenharia e fabricação, a resistência da solda é crucial. Uma solda fraca pode causar falhas estruturais, enquanto uma solda superdimensionada desperdiça material e aumenta custos. Esta ferramenta simplifica cálculos complexos, fornecendo resultados precisos em segundos.

Seja em estruturas metálicas, tubulações ou máquinas, entender a resistência da solda garante segurança, eficiência e conformidade com normas.

O que você vai aprender

Neste guia, você entenderá:

• Tipos de juntas soldadas
• Fórmulas essenciais de soldagem
• Como calcular a resistência da solda passo a passo
• Um exemplo completo de cálculo
• Aplicações reais da soldagem

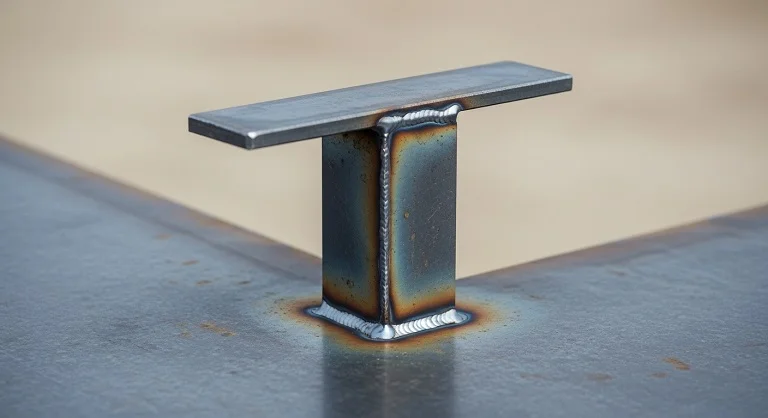

Tipos de Juntas Soldadas

🔹 Solda de Filete (Fillet Weld)

• União triangular entre duas superfícies
• Muito comum em estruturas metálicas
• Uso: juntas em T, sobrepostas e de canto

🔹 Solda de Topo (Butt Weld)

• Une peças no mesmo plano
• Alta resistência e penetração total
• Uso: tubulações e vasos de pressão

🔹 Junta Sobreposta (Lap Joint)

• Chapas sobrepostas soldadas
• Simples, mas menos eficiente sob tração
• Uso: chapas metálicas

🔹 Junta em T (T-Joint)

• Uma peça perpendicular à outra
• Geralmente usa solda de filete em ambos os lados
• Uso: estruturas

🔹 Junta de Canto (Corner Joint)

• Forma um canto
• Uso: caixas e estruturas metálicas

Fórmulas da Calculadora de Soldagem

🔹 1. Resistência da Solda de Filete

Fórmula:
Resistência = 0,707 × s × L × τ

Onde:

• s = tamanho da solda (mm)
• L = comprimento da solda (mm)
• τ = tensão de cisalhamento admissível (MPa)

👉 O fator 0,707 representa a espessura efetiva (garganta).

🔹 2. Solda de Filete Dupla

Fórmula:
Resistência = 2 × 0,707 × s × L × τ

👉 Considera solda nos dois lados.

🔹 3. Solda Paralela

Fórmula:
Resistência = L × t × τ

Onde:

• t = espessura da garganta

🔹 4. Solda Combinada

Fórmula:
Tensão Resultante = √(σ² + τ²)

Onde:

• σ = tensão normal
• τ = tensão de cisalhamento

🔹 5. Solda de Topo

Fórmula:
Resistência = A × σ

Onde:

• A = área da seção
• σ = tensão de tração

👉 Em muitos projetos estruturais, essas fórmulas precisam ser combinadas com dados de peso do material, que podem ser obtidos rapidamente através de uma Calculadora de Peso de Placas de Aço, especialmente em chapas e estruturas metálicas de grande porte.

Entendendo a Resistência da Solda

Espessura da Garganta

• Distância efetiva que suporta carga
• Fórmula: 0,707 × s

Tamanho da Solda

• Quanto maior, maior a resistência (e o custo)

Tração vs Cisalhamento

• Tração: força de puxar
• Cisalhamento: força de deslizamento
  👉 A maioria das falhas ocorre por cisalhamento

Direção da Carga

• Paralela → cálculo diferente
• Perpendicular → maior concentração de tensão

Como Usar a Calculadora

1. Escolha o tipo de solda
2. Insira o comprimento (mm)
3. Insira o tamanho da solda (mm)
4. Informe a tensão do material (MPa)
5. Clique em calcular

👉 Resultados:

• Resistência da solda (kN)
• Comparação com carga aplicada

Exemplo de Cálculo

Dados:

• Tipo: solda de filete
• s = 6 mm
• L = 100 mm
• τ = 100 MPa

Cálculo:
Resistência = 0,707 × 6 × 100 × 100

Resultado:
= 42.420 N = 42,42 kN

👉 Resultado final:
A solda suporta até 42,42 kN (em condições ideais).

Fatores que Afetam a Resistência

• Propriedades do material
• Entrada de calor
• Técnica de soldagem
• Tamanho da solda
• Tensões residuais

Aplicações no Mundo Real

🔹 Construção: estruturas e pontes
🔹 Automotivo: chassis e carroceria
🔹 Naval: cascos de navios
🔹 Tubulações: petróleo e gás
🔹 Aeroespacial: componentes de alta precisão

👉 Mais de 70% das conexões estruturais usam solda de filete.

Comparação de Tipos de Solda

Normas de Soldagem

• AWS – Sociedade Americana de Soldagem
• ISO – Normas internacionais
• ASME – Engenharia mecânica e pressão

Importância:

• Garantem segurança
• Mantêm qualidade
• Evitam falhas
• Atendem requisitos legais

Erros Comuns

❌ Escolher tamanho incorreto
❌ Ignorar tipo de tensão
❌ Misturar unidades
❌ Superestimar resistência
❌ Ignorar fatores de segurança

Conclusão

A Calculadora de Soldagem é uma ferramenta essencial para engenheiros, fabricantes e construtores.

Ela permite:

• Calcular rapidamente a resistência
• Otimizar o tamanho da solda
• Garantir segurança e conformidade

Com o entendimento das fórmulas, tipos de solda e aplicações práticas, você pode projetar juntas mais fortes e eficientes.

👉 Use a calculadora para economizar tempo, evitar erros e melhorar seus projetos de soldagem.
