Calculadora de Deflexão de Vigas

Compreender como as vigas se deformam sob carga é essencial para uma construção segura e eficiente. A nossa Calculadora de Deflexão de Vigas permite que engenheiros, estudantes e entusiastas de DIY determinem rapidamente a deflexão de vigas para vários tipos de vigas e cargas. Este guia explica tudo o que você precisa saber para usar a calculadora de forma eficaz e entender os conceitos por trás da deflexão de vigas.

👉 Para uma análise estrutural ainda mais completa, é recomendável combinar este cálculo com uma Calculadora de Cargas de Vigas, que ajuda a determinar as forças aplicadas antes mesmo de analisar a deflexão.

O que é Deflexão de Viga?

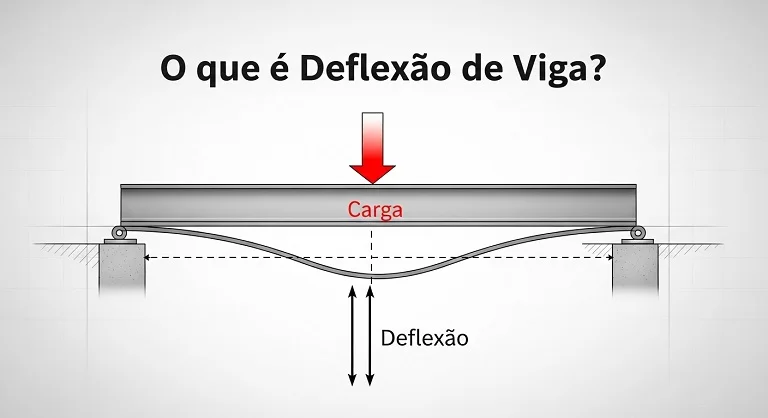

A deflexão de uma viga é o deslocamento da viga em relação à sua posição original (sem carga) devido às cargas aplicadas. Em termos simples, é o quanto uma viga “se curva” quando um peso é aplicado.

• Medida em: milímetros (mm) ou metros (m)
• Fatores que afetam: material da viga, seção transversal, comprimento, tipo de apoio e carga aplicada

Exemplo:
Uma prateleira de madeira com livros pesados pode afundar levemente no meio. Esse afundamento é a deflexão da viga.

Por que a Deflexão de Viga é Importante

Deflexão excessiva pode causar:

• Falha estrutural
• Rachaduras em paredes ou pisos
• Portas e janelas desalinhadas
• Redução do conforto em edificações

Códigos de engenharia geralmente definem limites máximos de deflexão:

• Vigas de aço: L/360
• Vigas de concreto: L/250
• Vigas de madeira: L/180

Usar uma calculadora de deflexão garante que o projeto permaneça seguro e dentro dos limites.

Tipos de Vigas e Condições de Apoio

O comportamento da viga depende das condições de apoio.

Vigas Simplesmente Apoiada

Apoiadas em ambas as extremidades, livres para girar.

Características:

• Deflexão máxima ocorre no meio do vão
• Fácil de calcular

Vigas em Balanço (Cantilever)

Fixadas em uma extremidade e livres na outra.

Características:

• Deflexão máxima ocorre na extremidade livre
• Deforma mais que uma viga simplesmente apoiada do mesmo tamanho

Outras Configurações de Vigas

• Vigas em balanço com prolongamento (overhanging)
• Vigas contínuas (múltiplos apoios)
• Balanço apoiado (propped cantilever)

Tipos de Cargas em Vigas

Diferentes cargas afetam a deflexão de maneiras distintas:

Cargas Pontuais

• Força concentrada em um ponto
• Exemplo: máquina pesada sobre uma viga

Carga Distribuída Uniformemente (UDL)

• Distribuída ao longo da viga
• Exemplo: carga de um piso

Cargas Triangulares / Variáveis

• Aumentam ao longo do comprimento
• Exemplo: telhados inclinados

Momentos Aplicados

• Momento de flexão aplicado em um ponto
• Exemplo: torque de equipamentos

Propriedades da Viga que Afetam a Deflexão

Módulo de Elasticidade (E)

• Mede a rigidez do material
• Maior E = menor deflexão

Valores típicos:

• Madeira: 10 GPa
• Aço: 200 GPa
• Concreto: 25 GPa

Momento de Inércia (I)

• Depende da seção transversal
• Maior I = maior resistência à flexão
• Unidade: mm⁴ ou m⁴

Rigidez da Viga (EI)

• Combinação de material e geometria
• Fundamental nos cálculos de deflexão

Fórmulas de Deflexão de Vigas

As fórmulas dependem do tipo de viga e da carga aplicada.

Viga Simplesmente Apoiada

• Carga pontual no centro:
  δ = (P × L³) / (48 × E × I)
• Carga distribuída uniforme:
  δ = (5 × w × L⁴) / (384 × E × I)
• Carga triangular:
  δ = (w × L⁴) / (120 × E × I)

👉 Deflexão máxima ocorre no meio do vão.

Viga em Balanço (Cantilever)

• Carga pontual na extremidade:
  δ = (P × L³) / (3 × E × I)
• Carga distribuída uniforme:
  δ = (w × L⁴) / (8 × E × I)
• Carga triangular:
  δ = (w × L⁴) / (30 × E × I)

👉 Deflexão máxima ocorre na extremidade livre.

Método da Superposição

Para múltiplas cargas:

• Calcule a deflexão de cada carga separadamente
• Some os resultados

Como Usar a Calculadora de Deflexão de Vigas

Siga estes passos:

Passo 1 Selecione o tipo de viga

• Simplesmente apoiada, balanço, etc.

Passo 2 Insira as dimensões

• Comprimento (L), largura, altura
• Propriedades do material (E, I)

Passo 3 Insira as cargas

• Tipo: pontual, distribuída, triangular
• Magnitude e posição

Passo 4 Analise os resultados

• Deflexão máxima
• Curva de deflexão
• Comparação com limites permitidos

👉 Dica: sempre use unidades consistentes (N, mm, m, GPa).

Exemplos Práticos

Exemplo 1: Banco de Madeira

• Comprimento: 2 m
• Seção: 50 × 100 mm
• Carga: 300 N no centro
• Resultado: ≈ 57 mm

Exemplo 2: Viga de Aço

• Comprimento: 3 m
• Carga: 5000 N/m (UDL)
• Resultado: ≈ 7 mm

Exemplo 3: Viga de Concreto

• Comprimento: 4 m
• Carga: 10 kN no centro
• Resultado: ≈ 27 mm

Unidades e Medições

• Comprimento: m ou mm
• Carga: N ou kN
• Módulo de elasticidade: Pa, MPa, GPa
• Deflexão: mm ou m

👉 Use unidades consistentes para evitar erros.

💡 Dica Profissional:
Sempre verifique seus cálculos com a Calculadora de Deflexão de Vigas para economizar tempo e evitar erros de projeto. Pequenos erros podem levar a estruturas inseguras.
