Calculadora de Conicidade

Já se perguntou como engenheiros criam cones, eixos ou encaixes de ferramentas perfeitamente moldados? É aí que entra a calculadora de conicidade.

Em termos simples, essa ferramenta ajuda você a calcular quanto o diâmetro muda ao longo de um determinado comprimento. É amplamente usada em usinagem, manufatura e projeto mecânico.

Seja trabalhando em um torno, projetando um eixo ou verificando o encaixe de ferramentas, essa calculadora economiza tempo e elimina suposições.

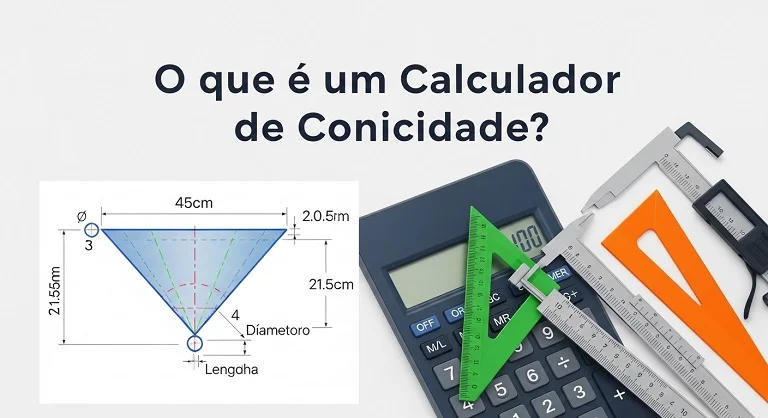

O que é uma Calculadora de Conicidade?

É uma ferramenta que calcula a taxa na qual o diâmetro diminui (ou aumenta) ao longo de um comprimento.

👉 Pense assim:
Se uma extremidade de uma barra é mais grossa e a outra mais fina, a calculadora informa exatamente a velocidade dessa mudança.

Por que é útil?

• Garante precisão na usinagem
• Ajuda no design de formas cônicas
• Reduz erros de cálculo manual
• Acelera o trabalho de engenharia

Onde é usada?

• Torneamento
• Programação CNC
• Fabricação de ferramentas
• Projeto mecânico

O que é Conicidade na Engenharia?

Explicação simples

Conicidade é a mudança gradual de diâmetro ao longo de um comprimento.

👉 Exemplo: um lápis fica mais fino na ponta isso é conicidade.

Definição técnica

É a diferença entre dois diâmetros dividida pelo comprimento onde ocorre essa variação.

Termos importantes

• Diâmetro maior (Dl) → extremidade mais larga
• Diâmetro menor (Ds) → extremidade mais estreita
• Comprimento da conicidade (Tl) → distância da variação

Como Funciona a Calculadora de Conicidade

A calculadora usa geometria básica para determinar diferentes valores.

Entradas:

• Diâmetro maior (Dl)
• Diâmetro menor (Ds)
• Comprimento (Tl)

Saídas:

• Conicidade por polegada (TPI)
• Conicidade por metro (TPM)
• Ângulo de conicidade
• Relação de conicidade

👉 Assim como ferramentas de medição estrutural e acabamento, a Calculadora de Pavimentação também simplifica cálculos complexos em projetos reais de construção.

Fórmulas de Conicidade Explicadas

1. Conicidade por Polegada (TPI)

TPI = (Dl − Ds) / Tl

👉 Mostra quanto o diâmetro muda por polegada.

2. Conicidade por Metro (TPM)

TPM = TPI × 39,37

👉 Usado no sistema métrico.

3. Ângulo de Conicidade

θ = tan⁻¹((Dl − Ds) / (2 × Tl))

👉 Ângulo entre a superfície cônica e o eixo central.

4. Relação de Conicidade

Relação = (Dl − Ds) / Tl

👉 Geralmente escrita como 1:n (ex.: 1:20)

5. Comprimento da Conicidade

Tl = (Dl − Ds) / TPI

👉 Usado quando você conhece a conicidade e os diâmetros.

Como Usar a Calculadora

1. Insira o diâmetro maior (Dl)
2. Insira o diâmetro menor (Ds)
3. Insira o comprimento (Tl)
4. Escolha a unidade (polegadas ou metros)
5. Clique em calcular

Resultados obtidos:

• Conicidade por polegada
• Conicidade por metro
• Ângulo
• Relação

Exemplos de Cálculo

Exemplo 1: Cálculo de TPI

TPI = (50 – 40) / 100 = 0,1

👉 Conicidade = 0,1 por unidade de comprimento

Exemplo 2: Cálculo do Ângulo

θ ≈ 2,86°

Exemplo 3: Encontrar o Comprimento

Tl = 20 / 0,2 = 100 mm

TPI vs TPM

• TPI (por polegada) → sistema imperial
• TPM (por metro) → sistema métrico

Conversão:

TPM = TPI × 39,37

Ângulo de Conicidade e Inclinação

• Ângulo pequeno → conicidade suave
• Ângulo grande → conicidade acentuada

👉 Quanto maior a conicidade, maior o ângulo.

Tipos de Conicidade na Engenharia

1. Cone Morse

• Usado em furadeiras
• Sistema auto-travante

2. Cone Métrico

• Padrão europeu

3. Cone Jarno

• Sistema de alta precisão

4. Conicidade Interna vs Externa

• Interna → dentro de furos
• Externa → em eixos

Aplicações no Mundo Real

A conicidade está presente em várias áreas:

• Mandris de furadeira
• Porta-ferramentas
• Parafusos e eixos
• Usinagem CNC
• Indústria automotiva e aeroespacial

👉 Mais de 70% das operações de usinagem utilizam algum tipo de conicidade.

Erros Comuns

❌ Misturar unidades (mm e polegadas)
❌ Confundir diâmetro maior com menor
❌ Confundir ângulo com conicidade

Dicas Profissionais

• Use sempre unidades consistentes
• Verifique os valores inseridos
• Prefira calculadora em vez de cálculo manual
• Arredonde corretamente para usinagem

Conclusão

A calculadora de conicidade é uma ferramenta essencial para engenheiros, mecânicos e projetistas.

Ela ajuda você a:

• Calcular rapidamente
• Evitar erros caros
• Melhorar a precisão

De eixos simples a componentes aeroespaciais complexos, a conicidade desempenha um papel fundamental no desempenho e no design.

👉 Para obter precisão sem complicação, usar uma calculadora de conicidade é a melhor escolha.
